最適合塗抹液體的針腳針頭的選擇方法|日商武蔵高科技股份有限公司台灣分公司
總結了日商武蔵高科技股份有限公司台灣分公司製針槍針頭的種類和選擇方法等資訊。
請務必用於產品選定。
| 塑膠 尼德爾 |
第2條螺絲塑膠針 | 金屬針頭 | 薄肉金屬針腳 | |
|---|---|---|---|---|
| 機種型號 | PN-□□G-A PN-□□G-B |
DPN-□□G-◇ （◇=0,1,2,3) |
SNA-□□G-B SNA-□□G-C |
SNA-0.□□N-4L-F SNA-0.□□N-6L-F |
| 外觀 |  |
 |
 |
 |
| 材質 | 針基:波利阿塞塔爾 針:不銹鋼 |
針基:聚丙烯 針:不銹鋼 |
針基:黃銅(鍍鎳) 針:不銹鋼 |
針基:黃銅(鍍鎳) 針:不銹鋼 |
| 針長 | 8mm(-A) 13mm(-B) |
6.4mm 12.7mm 25.4mm 31.8mm 的4種 |
13mm(-B) 15mm(-C) |
4mm 6mm |
| 長度指定 | 不可 | 不可 | 可 | 可 |
| UV對應 | △ | × | 〇 | 〇 |
| 厭氧應對 | × | × | × | × |
| 用途 | 標準的針頭 | 2條螺絲的安裝感 豐富的針長 |
耐藥性 可指定長度 |
不易干涉牆壁和零件 |
| 2條螺絲 泰帕針頭 |
PTFE針頭 | 帶SUS導遊的PTFE針頭 | 軟針頭 PPN系列 | |
|---|---|---|---|---|
| 機種型號 | TPND-□□G-U | TN-□□G TN-□□G-U |
TN-□□G-○○L-□□G-△△L | PPN-□□G |
| 外觀 |  |
 |
 |
 |
| 材質 | 針基:聚乙烯 針:聚乙烯 |
針基:波利阿塞塔爾 針:氟樹脂 |
針基:波利阿塞塔爾 針:氟樹脂 ※帶SUS導遊 |
針基:聚丙烯 針:聚丙烯 |
| 針長 | 38.1mm(全長) | 8mm | 按您指定尺寸的訂單製作 | 35.9mm |
| 長度指定 | 不可 | 可 | 可 | 不可 |
| UV對應 | 〇 | 〇(僅限-U) | △(特別訂購對應) | × |
| 厭氧應對 | 〇 | 〇 | 〇 | 〇 |
| 用途 | 面向高粘度材料 | 面向厭氧材料 防止工件受傷 |
噴嘴前端的位置容易出現 | 可以按照工件進行塗抹 |
| 2條螺絲 一體成型精密針頭 SHN系列 |
高精密針頭 | 削尖導針 SPN系列 | 彎曲針頭 CPN系列 | |
|---|---|---|---|---|
| 機種型號 | DSHN-M2 | FN-0.□□N FN-0.□□ND |
SPN | CPN-□□G-A45 CPN-□□G-B45 CPN-□□G-A90 |
| 外觀 |  |
 |
 |
 |
| 材質 | 針基:不銹鋼 針:不銹鋼 |
針基: N型黃銅(鍍鎳) ND型不銹鋼 針:非公開 |
針基:聚丙烯 針:不銹鋼 |
針基:聚丙烯 針:不銹鋼 |
| 針長 | 18.25mm(全長) | N型:23.0mm ND型:22.2mm (全長) |
根據針頭徑 | 12.7mm(-A) 38.1mm(-B) |
| 長度指定 | 不可 | 不可 | 不可 | 不可 (SNA可以彎曲) |
| UV對應 | 〇 | × | × | × |
| 厭氧應對 | × | × | × | × |
| 用途 | 填料材料不易堵塞 縮短吐出時間 |
適用於微微塗抹 | 抑制低黏度材料的爬升 | 難以進入 可以塗在地方 |
| 狹縫針頭 | 陣列式針頭 | 刷毛噴嘴 BN | 多點吐出針頭 MN | |
|---|---|---|---|---|
| 機種型號 | - | MN | BN-S◇ (◇=1,2,3,4) |
DN |
| 外觀 |  |
 |
 |
 |
| 材質 | 針基:不銹鋼 針:不銹鋼 |
針基:不銹鋼 針:不銹鋼 |
Hake部: 聚酯纖維 |
針基:黃銅(鍍鎳) 針:不銹鋼 |
| 針長 | ー | 按您指定尺寸的訂單製作 | S1,S2:(6.4mm) S3,S4:(10mm) |
20mm |
| 長度指定 | 指定狹縫的寬和厚度 | 按您指定尺寸的訂單製作 | 不可 | 可 |
| UV對應 | 〇 | 〇 | × | 〇 |
| 厭氧應對 | × | × | × | × |
| 用途 | 表面塗布 塗漆用 |
多點吐出和面形狀的塗抹 | 塗鴉、塗筆用途 | 多點吐出可能 |
推薦的目錄
零件/耗材&點膠閥/壓力鋼桶 型錄
針針頭是指
針針頭是製造現場實現高品質塗抹的關鍵零件之一。為了應對精密液體的吐出、粘接、塗飾等多方面的用途,有各種各樣的種類和形狀,根據產品的特性和用途的正確選擇大大提高了製造過程的效率和品質。
在這篇報導中,將詳細解說日商武蔵高科技股份有限公司台灣分公司針針頭的廣泛陣容和選定的要點。
※本公司不是針頭針,而是針鋒針頭。
針針頭的選擇方法
選擇針針頭時有4個關鍵點。
- 選擇符合液體種類的材質針頭
- 選擇液體黏度形狀的針頭
- 選擇適合塗抹對象物(工件)形狀的針頭
- 選擇塗抹形狀的針頭
- 1選擇符合液體種類的材質針頭
針針頭的材質大致分為金屬製或樹脂製。例如,如果液體是與有機溶劑等樹脂不相容的材料,最好選擇金屬製。另一方面,在處理厭氧粘合劑等與金屬有反應性的材料時,需要選擇樹脂製。
| 金屬製 | 樹脂製 |
|---|---|
|
|
另外,不僅僅是和液體的反應性,有無透過性也有可能成為判斷的條件。使用紫外線固化型樹脂時,需要使用不通過紫外線光的材質製成的針針頭。
| 透過紫外線 | 不透過紫外線 |
|---|---|
|
 |
- 2選擇液體黏度形狀的針頭
針針頭的形狀大致分為直形狀和錐形。有直形狀的針頭,一般有一定程度的長度的管道形狀,管道抵抗高,高粘度液體難以流動,但是低黏度液體有難以液的優點。另一方面,擁有錐形形狀的針頭,由於液體吐出時的抵抗力小,流動性好,適合在短時間內吐出高粘度的材料。
| 直形 | 錐形 |
|---|---|
|
|
| 低黏度材料很難用液體 | 容易吐出高粘度材料 |
- 3選擇符合塗抹對象物(工件)形狀的針頭
根據工作的形狀,選定的重點是能否訪問針頭想塗的地方。例如,使用錐形的話,粗部分干涉的話,會使用直接形狀的針頭,或者使用針尖長的產品。根據工作性的不同,也有不易傷害工作的樹脂製針頭適合的情況。可以侵入狹窄區域,彎曲的針頭也有陣容。
- 4選擇塗敷形狀的針頭

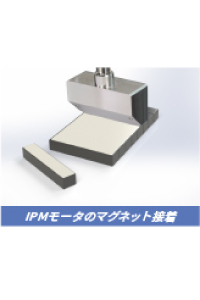

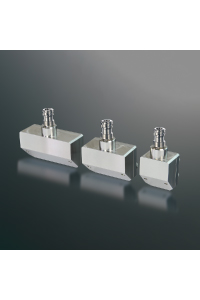

在很多粘接過程中,點和線的塗佈形狀被使用,不過,使用特殊的針頭,能實現不同形狀的塗抹。作為代表性的東西,有一次塗布動作可以進行表面塗層(塗布)的狹縫針頭。

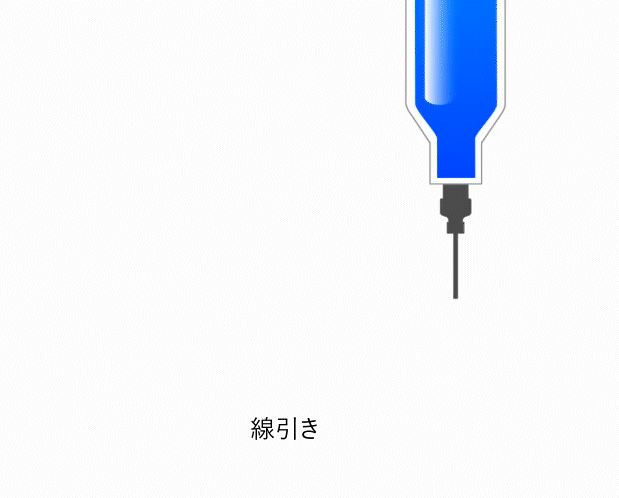

| 點塗佈線塗布 | 表面塗布 | 多點塗佈 |
|---|---|---|
  |
 |
  |
|
 |
|

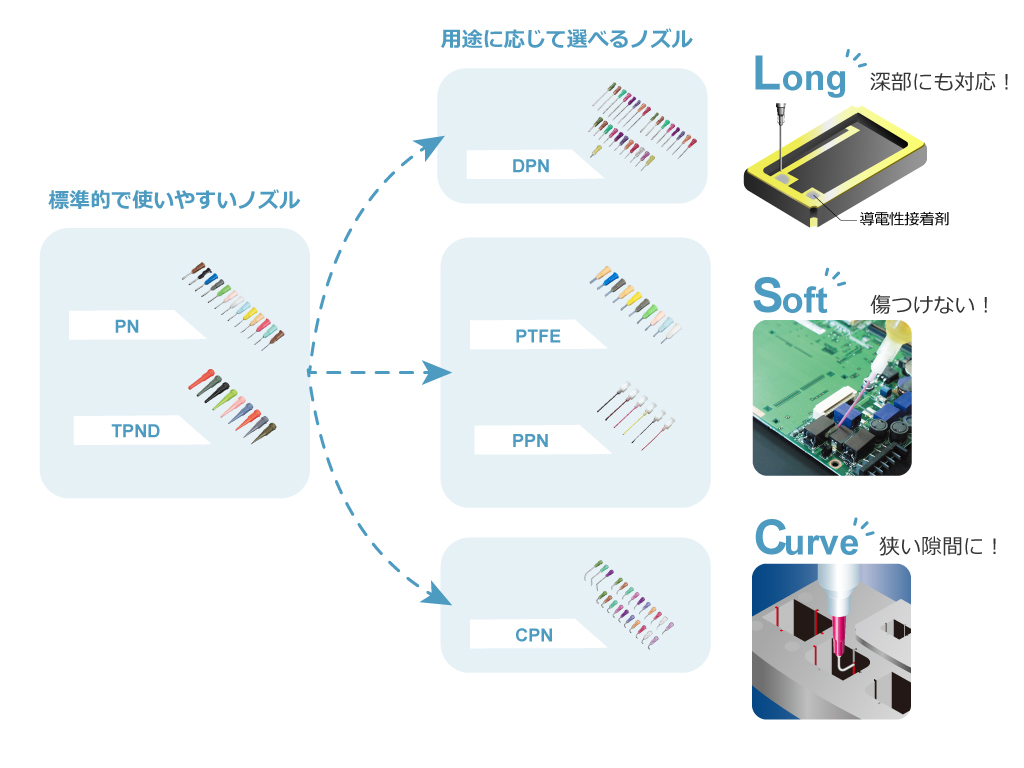

推薦給想嘗試各種針頭的人!
針頭配套元件
請抑制這4個要點,根據目的選定最適合的針頭。選擇針頭的種類和尺寸的時候,推薦基本的針頭組合的針頭套件。一共有9種針頭。當然,如果在選定和塗布評價中有疑問或困擾的話,請務必諮詢。
