用溫控器改善吐出精度!溫調在點膠機的作用是什麼
關於這篇文章
在這篇報導中,對溫調機器對液體吐出的效果、加熱式、Perche式溫調的特點和選定點進行了解說。用溫控器改善吐出精度!溫調在點膠機的作用是什麼
調整液體溫度的機器有加溫系統、溫調裝置、恆溫溫調系統、加熱溫調系統等各種各樣的表現,本公司的“溫調塊”、“溫調控制器”等產品發揮了作用。下面為大家解說這個溫調機器起著怎樣的作用。

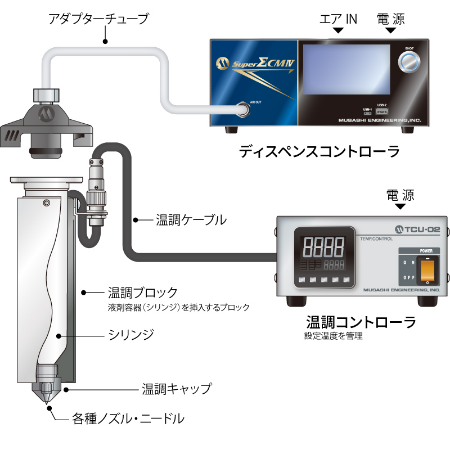

溫調連結系統構成圖
用溫控器能做些什麼

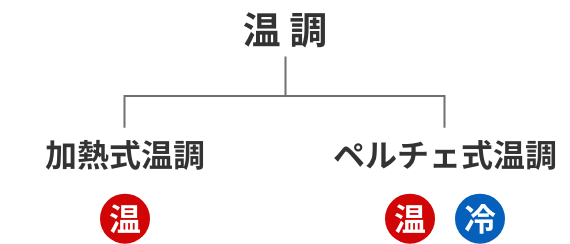

首先,本公司的溫調機器大致分為“加熱式溫調”和“Perche式溫調”。
“加熱式溫調”是為了提高液體的溫度而使用的。另一方面,“Perche式溫調”既可以提高溫度也能降低,所以為了維持以液體為目標的溫度而使用。

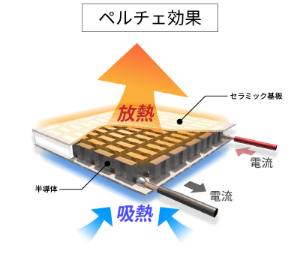

佩爾切式的結構
佩爾切元件有當電流沖走時,一側會被冷卻(熱的吸收),另一側則會被加熱的特性(佩爾切效應)。活用這個特性,冷卻或加熱針筒周圍的溫調方式被稱為Perche式溫調。特別是在冷卻針筒的時候,需要有效地釋放另一側產生的熱量,所以使用了風扇和空氣。
加熱式溫調的特點
使用加熱式溫調的主要目的有以下兩個:
①降低液體的黏度,提高吐出性
②解決因環境溫度低而引起的吐出問題
➀降低液體的黏度,提高吐出性
黏度吐出高的液體時,這樣的話吐出會花時間,也有不能按照目標量和形狀塗抹的情況。加熱式溫調,通過適當加熱液體,可以有效地降低黏度,容易吐出。
對減輕拉絲也有效果液體的吐出時容易發生的“拉絲”,多數情況下也和黏度有關。黏度太高的話,在吐出結束的時候液體很難切斷,容易發生拉細線的現象。通過加熱適當調整黏度,可以抑制這種拉絲,減少後工序不良發生風險。
②解決因環境溫度低而引起的吐出問題
“在測試環境可以毫無問題地吐出,但在實際的製造現場卻不知為何進展不順利…”在這樣的故障背景下,環境溫度有很大影響的情況不在少數。特別是冬季和寒冷地區等現場環境溫度低的情況下,液體的黏度會變高。
通過導入加熱式溫調系統,可以不受現場環境溫度的影響,將液體保持在一定的溫度。結果,不論季節和地點,都能維持穩定的吐出性能,與提升生産性能和品質的安定化相連。
加熱式溫調的缺點
- 耐熱性弱的液體,加熱後可能會產生不良影響
- 由於沒有冷卻功能,液體的溫度不能比環境溫度下降
加熱式溫調的優點
- 由於結構簡單,維護簡單,故障風險低
- 引進成本相對較低

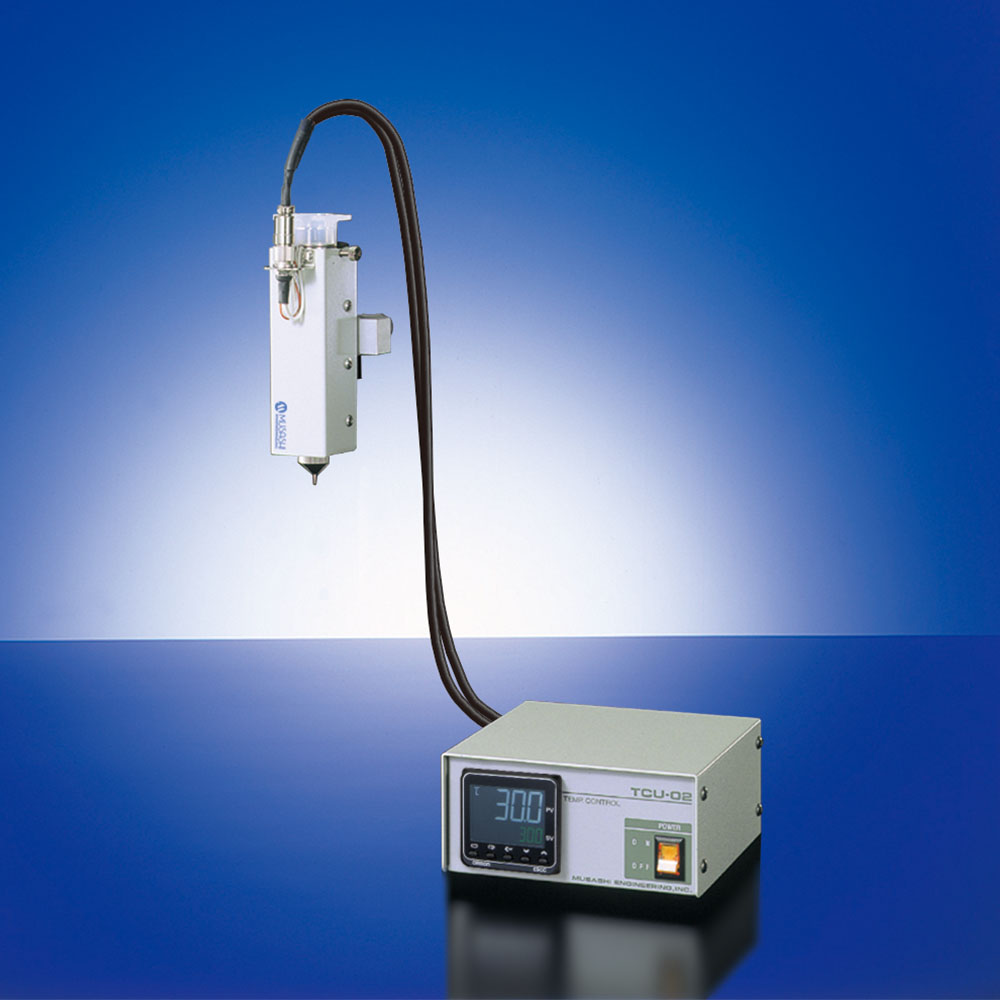

日商武蔵高科技股份有限公司台灣分公司的加熱式溫調
佩爾切式溫調的特點
佩爾切式溫調系統最大的優點是它具有“加熱”和“冷卻”兩種功能。
使用佩爾切式溫調的主要目標有以下兩個:
①通過保持液體的溫度一定,提高吐出精度
②將液體的溫度管理低於環境溫度,抑制液體的狀態變化
①通過保持液體的溫度一定,提高吐出精度
製造現場的室溫會根據季節、時間段、有無空調設備而不斷變化。這個室溫的變化會影響液體自身的溫度,成為黏度變動的原因。例如,室溫上升的話黏度會下降,吐出量可能會增加。相反,室溫下降的話黏度會上升,吐出量也會減少。對於這樣的外部環境的變化,佩爾切式可以在加熱和冷卻的一體式維持精密的溫度。
另外,除了受到外部環境的影響外,對針筒内部的發熱(例:粘合劑的化學反應熱等)也有效果的是具有冷卻功能的佩爾切式溫調大的特點。
②將液體的溫度管理低於環境溫度,抑制液體的狀態變化
佩爾切式溫調的缺點
- 可調節的溫度範圍上限較低
佩爾切式溫調的優勢
- 通過加熱和冷卻的一體式維持精密溫度

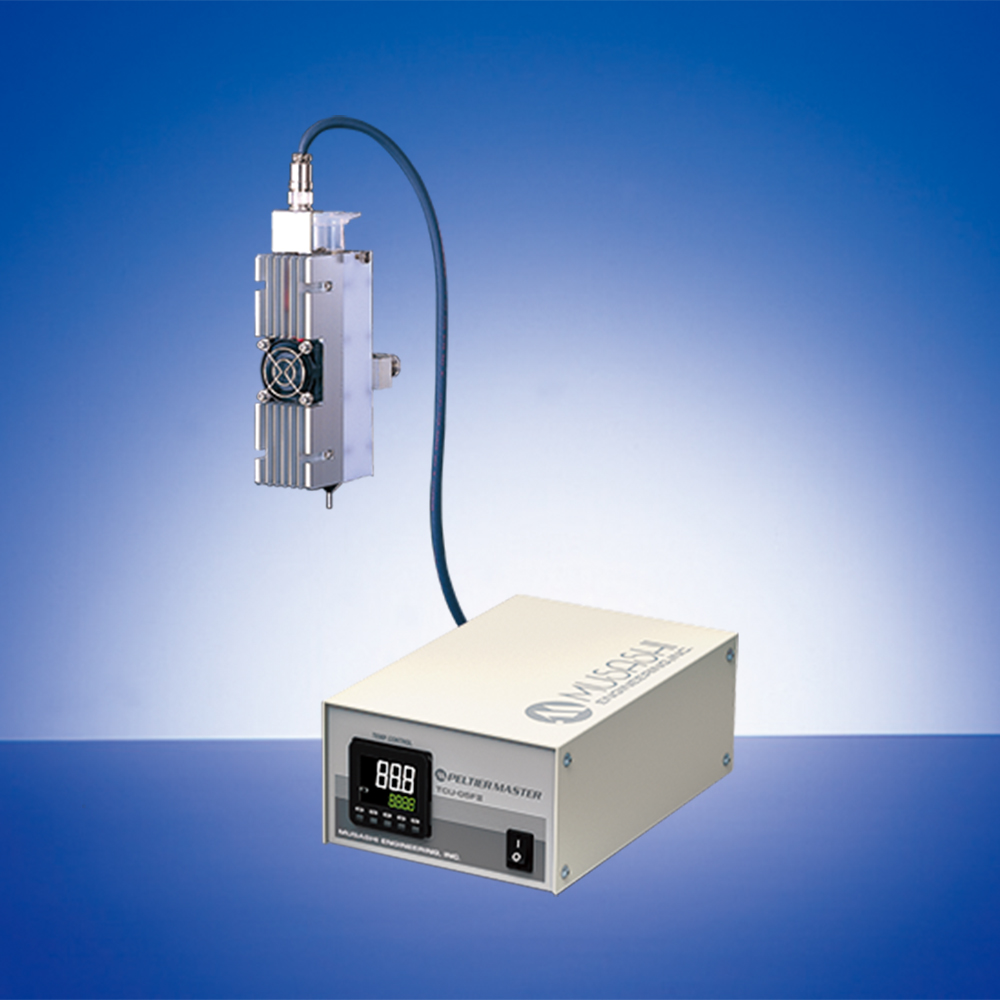

日商武蔵高科技股份有限公司台灣分公司的佩爾切式溫調

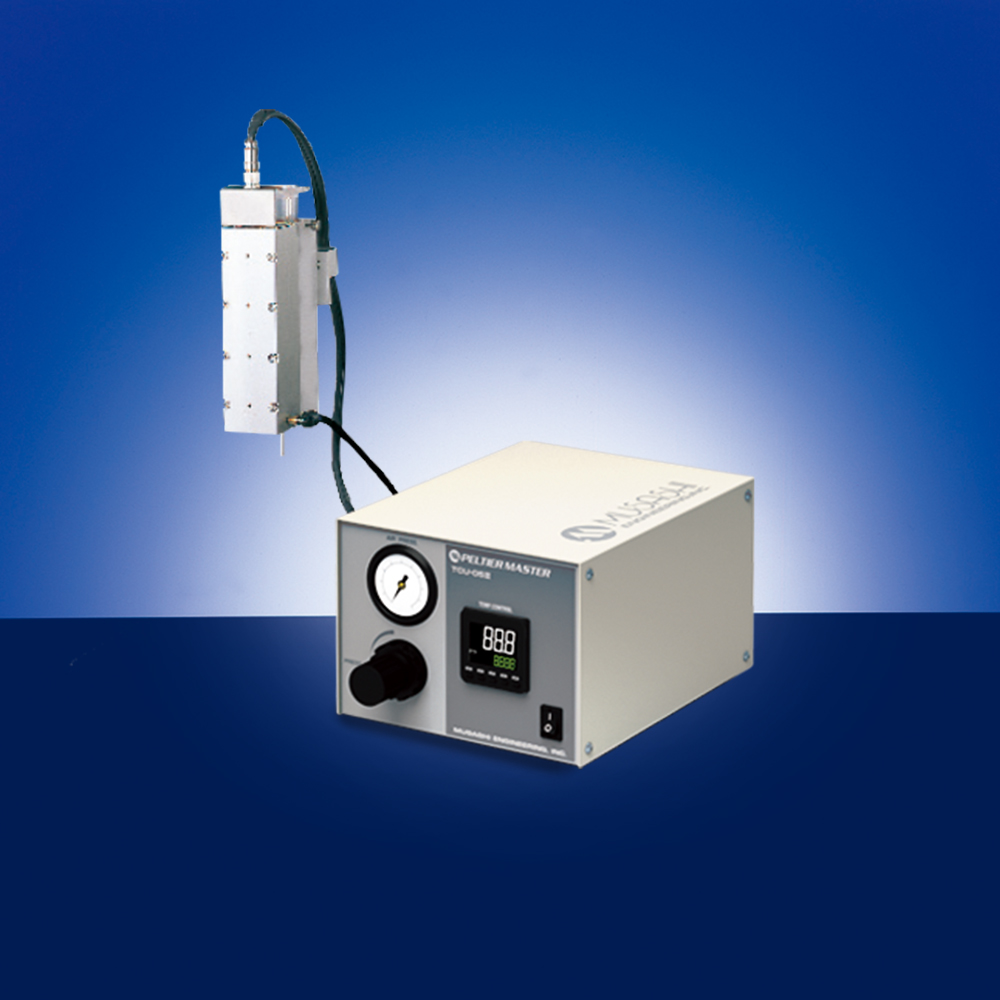

風扇式只能在電源使用,如果在潔淨室內使用等,在意粉絲的發塵的話,請研究氣壓式的Perche溫調單元。

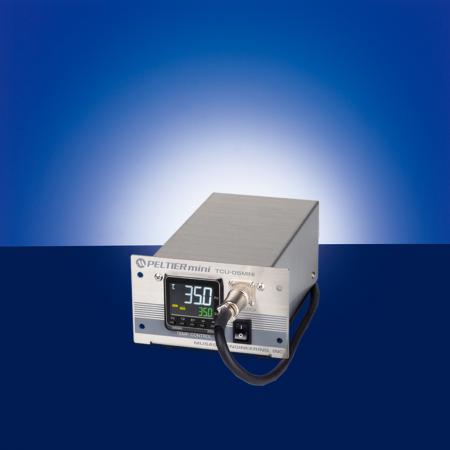

TCU-05MINI是對應於風扇式和氣壓式兩個區域的新型溫調控制器。
日商武蔵高科技股份有限公司台灣分公司的Perche式溫調一體式氣壓脈衝式點膠機
以下溫調一體式的點膠機內建了溫調控制器,可以在點膠機的設定畫面上進行溫度管理。(溫調塊・溫調電纜另售)

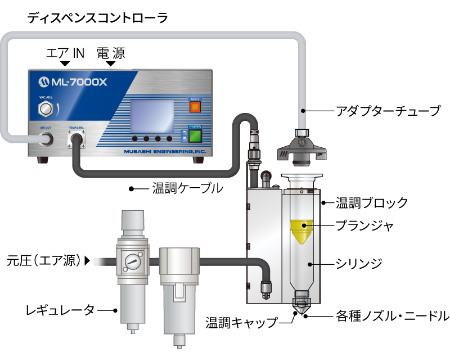

溫調連結系統構成圖(Perche式溫調一體式)
想要將“液體粘度變化”帶來的影響降到最低的情況
容積計量型點膠機MPP系列
本公司提出了容積計量型點膠機MPP系列的提案。
MPP系列中,不易受液體粘度變化影響的“定量性”是特點的點膠機。

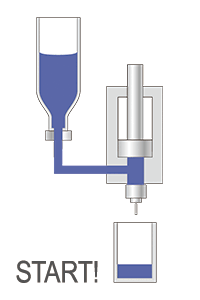

即使液體的“黏度”發生了變化,吐出的“傘(容積)”也會保持一定的狀態,所以可以做出穩定正確的量。
為了用花盆的移動量控制吐出量,不管液體黏度如何都會進行一定量的吐出。
MPP系列的活用:應對因溫度而產生的粘度變化以外的因素
吐出量分散的原因不一定只是溫度引起的粘度變化。例如,隨著液體的批次(製造編號)的變化,液體黏度也會產生微小的偏差。

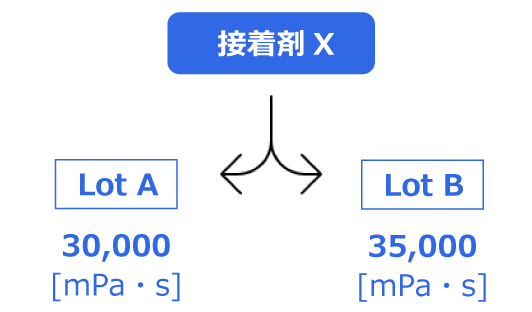

液體批次之間的偏差例
由於這樣的“液體批次之間的偏差”,吐出量增減的情況下,正確計量液體容積的MPP系列也會發揮效果。不受每個批次液體黏度的不同影響,經常會吐出設定的一定容積,所以可以維持穩定的吐出量。
MPP系列的缺點
- 在一定的時機,需要液體的充填時間
MPP系列的優勢
- 很難受到“液體的粘度變化”“液體批次之間的黏度偏差”兩方面的影響
- 可以應對廣泛的黏度液體
- 高吐出穩定性

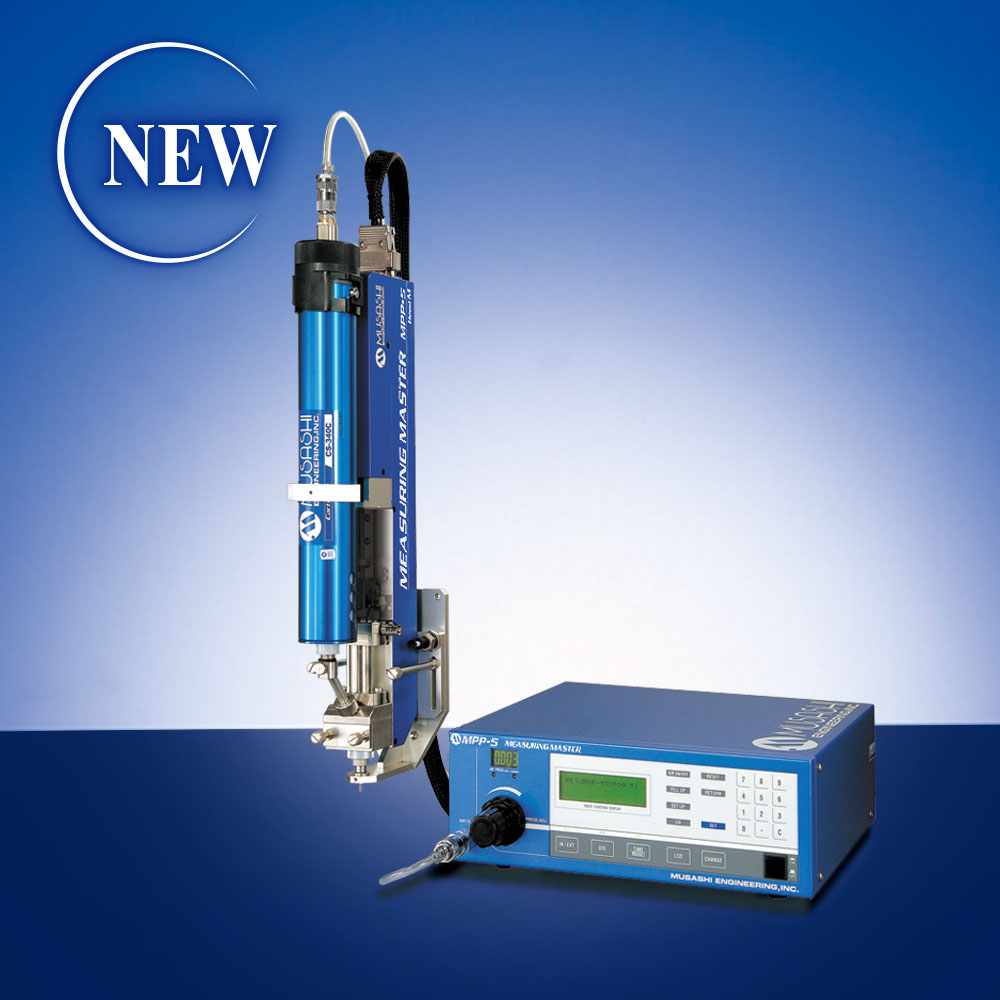

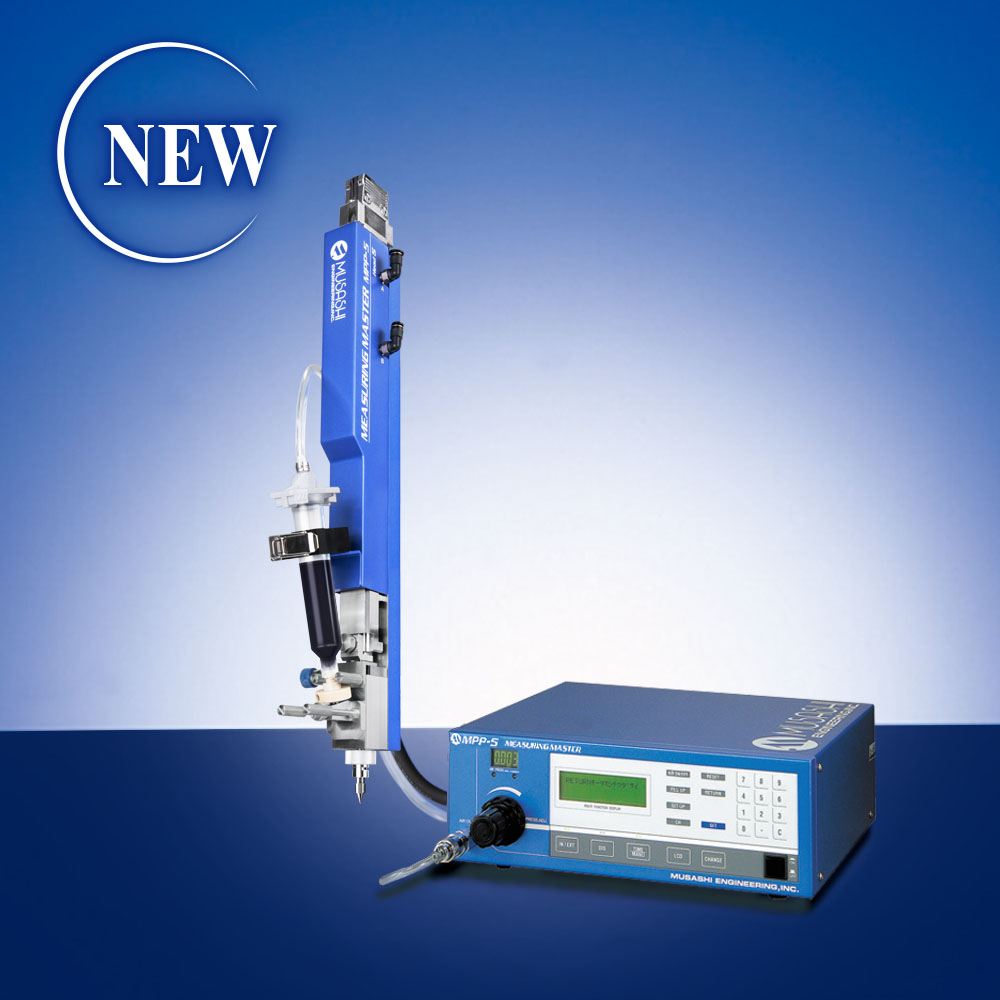

日商武蔵高科技股份有限公司台灣分公司的容積計量型點膠機MPP系列
產品選定要點
在選擇產品時,重要的是要考慮以下幾點:基於這些,我們需要選擇最合適的產品。
- 液體的特性: 考慮到使用的液體黏度、溫度變化的影響、加熱和冷卻對液體的影響等。
- 設置環境: 考慮室溫的變化、裝置產生的工作熱、安裝場所的空間等。
- 生產線的要求: 考慮要求的吐出精度、量的穩定性、使用容器的限制等。
- 成本方面: 考慮初期引進費用、運用所需的運行成本、日常維護的便利性和頻率等。
綜合判斷這些要素,選定最適合用途和環境的產品是很重要的。
用日商武蔵高科技股份有限公司台灣分公司的分配解決方案解決吐出課題
在液體的吐出工程中,“吐出量的不穩定”、“品質的偏差”、“維護負荷”等課題是直接關係到生產效率和產品品質的重要問題。
本公司根據客戶具體情況提出最適合的解決方案,包括液體的粘度變化、環境溫度的影響、液體批次之間的偏差以及對高度吐出精度的要求。
我們將通過豐富多彩的產品陣容靈活應對客戶的各種需求,如果現在在液體的吐出塗敷上有困難的話,請務必與本公司商量一下。
推薦的目錄
周邊機器飾品

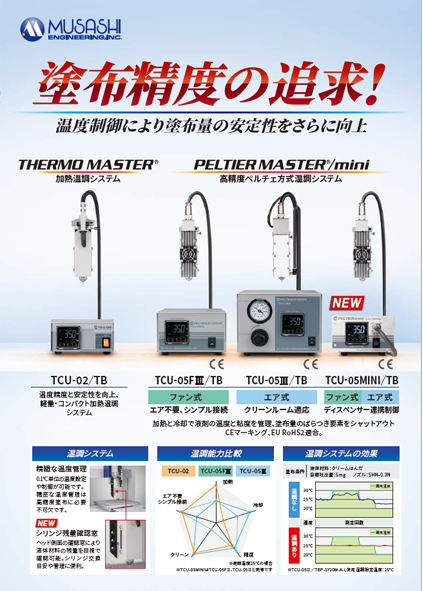

加熱式溫調/佩爾切式溫調
PELTIER MASTER
THERMO MASTER
點膠機
佩爾切式溫調一體式氣壓脈衝式點膠機

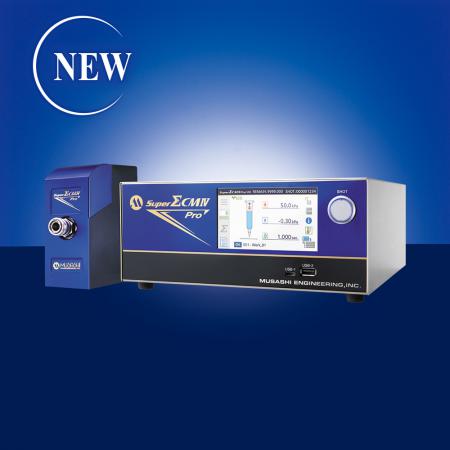

SuperΣCMⅣ Pro

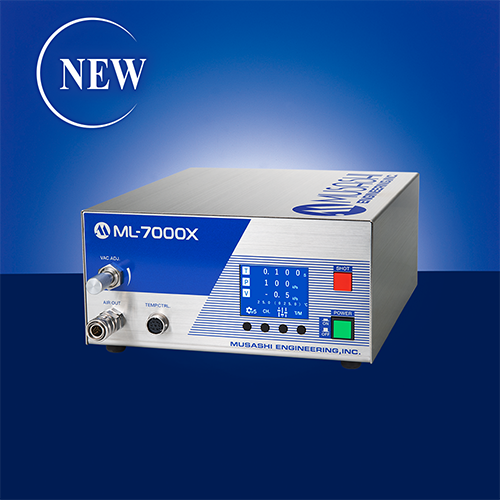

ML-7000X
